地図は主題図と一般図に分けられます。
主題図とは特定の事象について重点的に表現した地図、一般図とは地表の事象をできる限り網羅的に表現した地図になります。
主題図
主題図は一般図と違って、多くの情報を示す必要はなく、特定の事象のみが見やすいように作図されています。どのように表現すれば最も効果的に伝えることができるのか、事象によって用いられる主題図は変わります。主題図には絶対値を示した絶対分布図と割合を示した相対分布図があります。

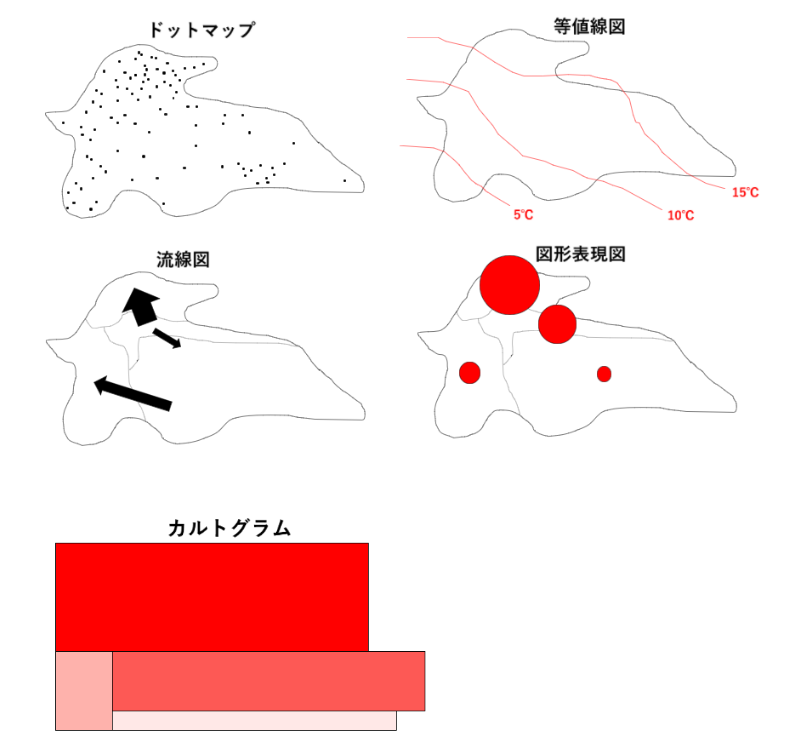

- ドットマップ
数をドット(点)で表します。人口や家畜など、分布のばらつきを見るのに適しています。 - 等値線図
地図上で等しい数値の地点を線で結んでいきます。等高線図や等温線図などに用いられます。
天気予報の気圧配置や桜の開花前線に利用されるのもこの等値線図です。 - 流線図
人の移動や物流など、移動を表すのに適した図です。
スタート地点とゴール地点を矢印でつなげ、数量は矢印の太さで調整できます。 - 図形表現図
地域統計を視覚的に比較するため図形で表現された図です。
円や棒以外にも様々な図形が用いられます。 - カルトグラム
変形地図とも呼び、統計データによって地図を変形させます。
見にくいかもしれませんが、数値の違いで図の大きさを変更し、表現しています。
以上の5点の地図は絶対分布図になります。次の階級区分図とメッシュマップは相対分布図になります。絶対値ではなく、割合で示している点に注意してください。
- 階級区分図(コロプレスマップ)
統計数値をいくつかの階級に区分して、色や模様を区分ごとに変えて表現します。
色分けが適切でなかったり、適当な数値で区分ができていないと誤解を生むことになります。
階級区分図では、正誤判定の問題なども多く出ていますので、適切な表現がされているか注意して見てください。 - メッシュマップ
一定の区画ごとに分けて数値を階級区分し、色彩や模様などで表した地図です。
階級区分図のように面積が異なることはありません。
一般図

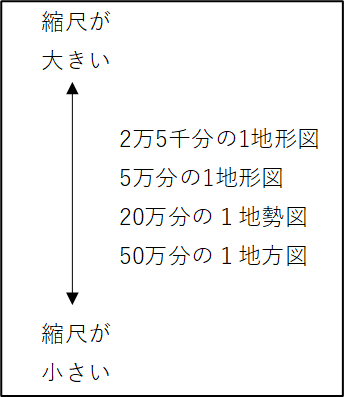

一般図とは地表の事象をできる限り網羅的に表現した地図です。一般図の縮尺には種類があり、地方図(1/50万)、地勢図(1/20万)、地形図(1/50000、1/25000)、国土基本図(1/2500、1/5000)と様々です。分母が小さいほど縮尺は大きくなりますので、言葉に注意してください。
高校においては縮尺が1/25000と1/50000の地形図の読み取りが必要になります。

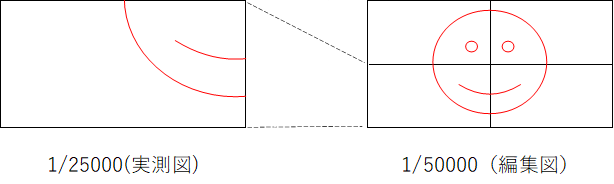

1/25000の地形図は実際に測量して作成されるので実測図と呼ばれ、1/50000の地形図は1/25000の地形図をつなぎ合わせて作成するので編集図と呼びます。

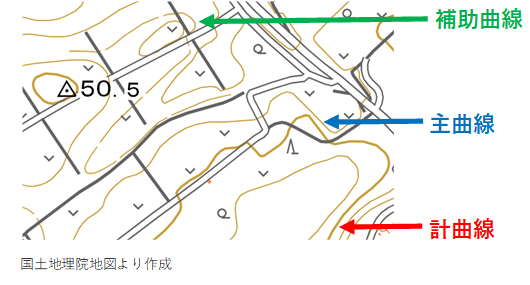

一般図には、等高線とよばれる同じ高さの地点を結んだ仮想の線が示されていて、等高線を読むことで地形の起伏や標高を知ることができます。等高線には主曲線、計曲線、補助曲線と種類がありますが、補助曲線は主曲線だけでは地形の特徴を表すのに不十分な場合のみ表示されます。重要なのは主曲線と計曲線です。

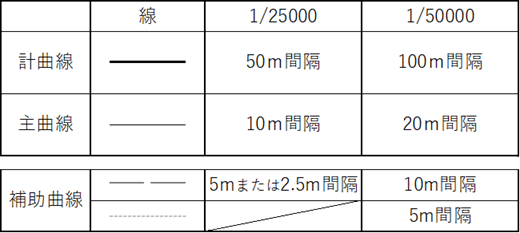

メインで引かれるのは主曲線ですが、５本間隔で太い計曲線を入れることで見やすくしています。1/25000の地形図では主曲線は10ｍ間隔、計曲線は50ｍ間隔で描かれ、1/50000の地形図では主曲線は20ｍ間隔、計曲線は100ｍ間隔で描かれます。何ｍ間隔で描かれているのかがわかれば、どちらの縮尺で地図が描かれているか判別が可能になります。
